Que permet la LC-Orbitrap pour la caractérisation chimique d’un dispositif médical ?

La LC-Orbitrap sépare des composés par chromatographie liquide puis mesure avec une haute résolution les ions qu’ils produisent. Elle contribue à rechercher des extractibles organiques compatibles avec la méthode et à proposer leur identification à partir des masses exactes et des fragments. Sa portée dépend notamment de l’extraction, de la séparation et de l’ionisation des substances. Découvrir l’analyse LC-Orbitrap.

La masse exacte suffit-elle à confirmer l’identité d’un extractible inconnu ?

Une masse exacte peut aider à proposer une formule moléculaire, mais ne suffit pas toujours à distinguer des structures ou des isomères. L’interprétation combine notamment profil isotopique, fragmentation MS/MS, données de référence et comportement chromatographique. Lorsque c’est nécessaire et possible, la comparaison avec un étalon authentique renforce la confirmation. Le niveau de confiance doit être explicité dans le résultat.

Une LC-Orbitrap est-elle automatiquement plus adaptée qu’une LC-QTOF pour toute étude d’extractibles ?

L’adéquation dépend de la question analytique et des performances démontrées pour la méthode complète. Résolution, sensibilité, vitesse d’acquisition, préparation et traitement des données doivent être considérés ensemble. Le seul type d’analyseur ne démontre ni l’identification de tous les composés ni la conformité du dossier ; la comparaison doit porter sur des conditions et critères pertinents pour les extraits étudiés.

Le seuil AET est-il identique pour tous les dispositifs médicaux analysés par LC-HRMS ?

L’AET est un seuil d’évaluation analytique défini pour l’étude, à partir notamment du seuil de dose retenu, de l’exposition clinique, des paramètres d’extraction et du facteur d’incertitude analytique. Il ne correspond pas à une valeur universelle imposée par l’instrument. La sensibilité et les limites de la méthode doivent être évaluées par rapport au seuil applicable et à son domaine de validité.

Pourquoi compléter la LC-Orbitrap par d’autres analyses dans une étude ISO 10993-18 ?

Aucune technique ne couvre à elle seule toutes les substances susceptibles d’être extraites. Selon les matériaux et l’objectif, des méthodes complémentaires peuvent examiner les composés volatils ou semi-volatils et les éléments inorganiques, notamment par GC-MS et ICP. La caractérisation chimique fournit des données pour l’évaluation biologique et toxicologique ; elle ne constitue pas, isolément, une démonstration de biocompatibilité du dispositif.

Pourquoi la LC-Orbitrap fait la différence ? - Caractérisation chimique des DM

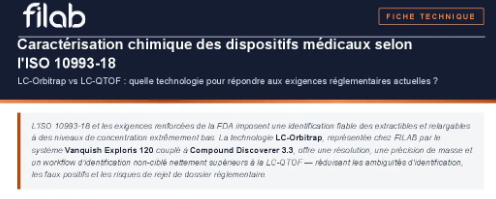

Caractérisation chimique des DM selon l’ISO 10993-18 : pourquoi la technique LC-Orbitrap est mieux adaptée aux exigences réglementaires actuelles que la LC-QTOF

En résumé

La norme ISO 10993-18 et les exigences croissantes récentes de la FDA imposent une identification fiable des extractibles et relargables à des niveaux de concentration extrêmement bas.

La technologie de Chromatographie Liquide Haute Résolution (LC-HRMS) LC-Orbitrap, représentée actuellement chez FILAB par le système Vanquish Exploris 120, couplé à Compound Discoverer 3.3, offre une résolution (120 000 FWHM), une précision de masse et un workflow d’identification non-ciblé nettement supérieurs à ceux de la LC-QTOF. Ce qui réduit les ambiguïtés d’identification, les faux positifs et les risques de rejet de dossier réglementaire.

Contexte : les exigences de l'ISO 10993-18 et de la FDA

La norme ISO 10993-18:2020 « Caractérisation chimique des matériaux des dispositifs médicaux dans le cadre d’un processus de management du risque » définit le cadre d’identification et de quantification des substances chimiques susceptibles d’être libérées par un dispositif médical. Elle s’applique à toutes les phases du cycle de vie du produit et constitue une étape incontournable de l’évaluation biologique selon l’ISO 10993-1.

En parallèle, la FDA a publié en 2022 une guidance renforcée sur la caractérisation chimique des dispositifs médicaux. Parmi ses exigences phares :

Seuil analytique (AET) : identification et quantification des substances potentiellement relargables jusqu’à 0,1 µg/jour d’exposition patient.
Analyse non-ciblée (non-targeted screening) : les études d’extractibles doivent couvrir un spectre de composés aussi large que possible, y compris les inconnus.
Robustesse des données : les résultats analytiques doivent être suffisamment documentés et défendables pour supporter un dossier 510(k) ou PMA.

Dans ce contexte, le choix de la technique analytique LC-HRMS (Liquid Chromatography – High Resolution Mass Spectrometry) est déterminant. Deux technologies dominent le marché : la LC-Orbitrap et la LC-QTOF. Cet article présente en quoi la LC-Orbitrap, et plus spécifiquement l’Exploris 120 de FILAB, représente la solution la plus adaptée à ces exigences.

LC-HRMS : deux technologies, des performances différentes

LC-QTOF (Quadrupole Time-of-Flight)

Le QTOF mesure le temps de vol des ions pour calculer leur masse.

C’est une technologie HRMS éprouvée, bien implantée dans les laboratoires prestataires, capable d’une résolution typiquement comprise entre 40 000 et 50 000 FWHM (Full Width at Half Maximum) à m/z 200, avec une précision de masse de l’ordre de 2 à 5 ppm. Elle permet l’acquisition de données MS et MS/MS en pleine vitesse de balayage.

Si le QTOF offre de bonnes performances générales, ses limites deviennent contraignantes lorsque l’analyse doit discriminer des composés de masse très voisine, ou identifier avec certitude des molécules inconnues à faible concentration dans une matrice complexe — deux situations typiques en caractérisation ISO 10993-18.

LC-Orbitrap (technologie Orbitrap Exploris 120)

L'analyseur Orbitrap mesure la fréquence d'oscillation des ions piégés dans un champ électrostatique. Cette approche permet d'atteindre des résolutions de masse et des précisions inaccessibles aux technologies TOF conventionnelles. Le Thermo Scientific Orbitrap Exploris 120, déployé chez FILAB, délivre :

Résolution : jusqu'à 120 000 FWHM à m/z 200 — soit 2 à 3 fois supérieure à un QTOF.
Précision de masse : < 1 ppm pendant au moins 5 jours consécutifs grâce au système EASY-IC (calibration interne automatisée), sans intervention de l'opérateur.
Dynamique linéaire : > 5 000, permettant la détection simultanée des composés majoritaires et des traces dans un même run analytique.
Vitesse de balayage : jusqu'à 22 Hz — compatible avec les gradients UHPLC courts et les analyses haut débit.
Gamme de masse : m/z 40–3000 couvrant la quasi-totalité des composés organiques d'intérêt en E&L.

Avantages concrets de l'Orbitrap pour l'ISO 10993-18

Attribution fiable de la formule moléculaire exacte

L’identification d’un composé inconnu commence par l’attribution de sa formule moléculaire à partir de la masse exacte mesurée. Plus la résolution et la précision sont élevées, plus cette attribution est discriminante.

À 120 000 FWHM et < 1 ppm, l’Orbitrap Exploris 120 permet de séparer spectralement deux ions de masse quasi-identique et d’attribuer avec confiance une formule parmi plusieurs candidats isobares. À 40 000–50 000 FWHM avec 3–5 ppm de dérive, le QTOF peut générer plusieurs candidats plausibles pour un même signal — ce qui se traduit par des faux positifs à lever manuellement, allongeant le délai de rendu et fragilisant le dossier.

Exemple concret :

Deux composés courants dans les extractibles de polymères — un antioxydant de type phénolique (C₁₅H₂₄O₂) et un plastifiant sulfuré (C₁₅H₂₄S) — présentent un écart de masse de ~16 mDa. À 60 000 FWHM, ils ne sont pas résolus. À 120 000 FWHM, ils sont clairement discriminés.

Exigences FDA

La guidance FDA exige que les laboratoires démontrent leur capacité à détecter et identifier avec un haut niveau de confiance des substances à des limites de quantification très basses. Cela impose une sensibilité analytique extrême, particulièrement pour les composés non-ciblés dont aucun standard n’est disponible.

La combinaison résolution élevée + large dynamique de l’Exploris 120 permet de détecter des signaux de très faible intensité noyés dans un bruit de fond complexe, sans compromettre la quantification des composés majoritaires dans le même run. Cette caractéristique est particulièrement critique pour les analyses d’extraits de dispositifs à contact prolongé ou implanté.

Identification des inconnus : la puissance de Compound Discoverer 3.3 et des différents modes d’acquisition

La performance instrumentale ne suffit pas : encore faut-il disposer du logiciel adapté pour exploiter la richesse des données Orbitrap. Compound Discoverer 3.3 (Thermo Fisher Scientific) est l’unique solution logicielle conçue nativement pour les données Hautes Résolution (HRAM) Orbitrap. Son workflow non-ciblé intègre :

mzCloud : bibliothèque spectrale MSn haute résolution — plusieurs millions de spectres curated pour des dizaines de milliers de composés, dont des modules dédiés E&L.
mzLogic : algorithme de classement des candidats par analyse des fragments communs et des sous-structures — réduit drastiquement le nombre de candidats puttatifs à examiner.
FISh scoring : fragmentation in silico pour confirmer la structure des inconnus, même sans standard de référence disponible.
ChemSpider, HMDB, KEGG : interrogation simultanée de bases de données chimiques pour une couverture maximale.
mzVault offline : bibliothèques locales pour les environnements sans accès internet ou soumis à des exigences de confidentialité des données.

Le mode dd-MS² (data-dependent MS/MS) : un mode d’acquisition de référence pour l’ISO 10993-18

Le mode dd-MS² est le mode d’acquisition que FILAB utilise en routine pour les analyses de caractérisation chimique des Dispositifs Médicaux selon l’ISO 10993-18.

Son principe : l’instrument réalise en continu un scan full-scan haute résolution (MS1), puis sélectionne « à la volée » les ions les plus intenses détectés pour les fragmenter en temps réel, en appliquant une exclusion dynamique pour éviter de fragmenter plusieurs fois les mêmes ions. Chaque composé détecté génère ainsi automatiquement son spectre de fragmentation (MS²), sans que la liste des composés ciblés soit définie à l’avance.

Concrètement, pour une analyse d’extractibles ISO 10993-18, ce mode présente deux avantages décisifs. D’une part, il couvre l’intégralité du chromatogramme sans nécessiter de liste de molécules à cibler — ce qui est fondamental en screening non-ciblé où la nature des extractibles est par définition inconnue. D’autre part, les spectres MS² générés sont directement utilisables pour interroger les bibliothèques mzCloud et mzVault dans Compound Discoverer 3.3, et pour l’interprétation structurale des inconnus via FISh scoring — sans perte de temps liée à une acquisition séparée. C’est ce mode qui est systématiquement déployé dans notre workflow NVOC pour la grande majorité des dossiers réglementaires.

Le mode DIA (Data-Independent Acquisition) : une couverture exhaustive pour les cas les plus complexes

À la différence du dd-MS², le mode DIA (Data-Independent Acquisition) ne sélectionne pas les ions les plus intenses pour les fragmenter : il fragmente systématiquement tous les ions présents dans des fenêtres de masse définies, simultanément et sans discrimination. Le résultat est un dataset MS² exhaustif, dans lequel chaque composé — y compris les plus faibles en intensité — possède son spectre de fragmentation, indépendamment de son abondance relative dans la matrice.

Ce mode est particulièrement adapté lorsque la matrice est très complexe, que des composés minoritaires risquent d’être éclipsés par des signaux prédominants, ou lorsqu’une seconde acquisition complémentaire est souhaitable pour confirmer une identification ambiguë. FILAB y a recours pour des études spécifiques où le niveau d’exhaustivité requis ou la nature du dispositif le justifient — par exemple pour des dispositifs implantables à contact prolongé, ou pour des matériaux complexes présentant un grand nombre de composés potentiellement relargés. Dans ces situations, le mode DIA apporte une assurance supplémentaire que tous les extractibles significatifs ont bien été capturés et fragmentés, renforçant la robustesse du dossier réglementaire.

Ce workflow permet d'automatiser l'identification des composés inconnus détectés dans les extraits, de générer des rapports structurés et traçables, et de réduire le temps de traitement des données — un atout direct pour les délais de vos projets réglementaires.

Tableau comparatif LC-Orbitrap Exploris 120 vs LC-QTOF

Critère	LC-Orbitrap Exploris 120 (FILAB)	LC-QTOF (autre technologie HRMS)
Résolution de masse (m/z 200)	120 000 FWHM	40 000–50 000 FWHM
Précision de masse	< 1 ppm	2–5 ppm
Discrimination de masses proches	Excellente — formule exacte fiable	Ambiguïtés possibles
Faux positifs / faux négatifs	Très réduits	Risque plus élevé
Bibliothèques spectrales MSn	mzCloud (MSn HRAM), mzVault, NIST	MS/MS — bibliothèques moins fournies
Logiciel de traitement dédié E&L	Compound Discoverer 3.3 (workflow E&L natif)	Selon fournisseur — moins intégré
Disponibilité chez prestataires analytique en France	Rare (FILAB parmi les seuls équipés)	Plus répandu

Workflow FILAB pour la caractérisation ISO 10993-18

FILAB propose un service complet de caractérisation chimique selon l’ISO 10993-18, structuré en quatre étapes :

Conception du plan d'étude

Sélection des solvants et conditions d'extraction en fonction de la nature des matériaux, du type de contact et de la durée d'utilisation. Définition des seuils analytiques (AET) adaptés à chaque dispositif.

Extraction des composés (exhaustive et simulée)

Extraction exagérée (worst-case) pour l'identification des extractibles. Extraction en conditions simulées d'utilisation pour l'évaluation des relargables.

Analyse LC-Orbitrap + traitement Compound Discoverer 3.3 pour les NVOC (non-volatils)

Acquisition full-scan HRAM en mode positif et négatif, avec fragmentation dd-MS² pour les candidats détectés. Traitement non-ciblé et ciblé via Compound Discoverer 3.3 (mzCloud, mzLogic, FISh, ChemSpider).

Rapport d'analyse exploitable réglementairement

Rapport d’étude structuré incluant : liste des composés identifiés avec niveau de confiance d'identification, formules moléculaires, masses exactes mesurées, concentrations estimées et comparaison aux seuils AET. Format compatible avec les exigences de soumission FDA et MDR européen.

Conclusion

Pour répondre aux exigences de l’ISO 10993-18 et aux attentes renforcées de la FDA, le choix de la technologie analytique est stratégique. La LC-Orbitrap — représentée chez FILAB par le Vanquish Exploris 120 couplé à Compound Discoverer 3.3 — apporte des avantages concrets et mesurables par rapport à la LC-QTOF :

Une résolution 2 à 3 fois supérieure pour une attribution de formule moléculaire fiable
Un workflow d’identification des inconnus complet, traçable et directement exploitable en dossier réglementaire
Une dynamique analytique large permettant de couvrir les traces sous le seuil AET FDA

Ces performances techniques se traduisent directement en bénéfices opérationnels : moins de faux positifs à lever, moins d’allers-retours avec les autorités, et une meilleure robustesse des dossiers de soumission.
